自動旋轉門電氣系統組成 自動旋轉門控制系統

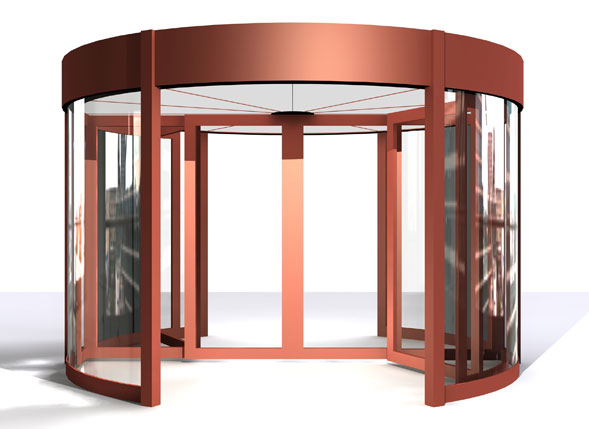

自動旋轉門圖片

    自動旋轉門是一典型的機電一體化設備，其核心是一工業控制用計算機，大家稱其為“可編程控制器”簡稱為“PLC”。

    可以看出：作為控制系統，除了PLC外，還要有輸入與輸出設備，這里的操作面板、各種按鈕、傳感器等都屬于輸入設備，而輸出設備，則包括變頻器、電機、制動器、照明、平移門等部分。如果從各個部分分布的物理位置上來看，整個系統可視為三部分組成，即：固定側、旋轉側和滑環。

    一、自動旋轉門固定部分

    圖2-1中滑環左側為固定部分，主要由電源、操作面板、急停按鈕、殘疾人按鈕、接觸防夾、垂直防夾、低位防夾（寵物防夾）、啟動探頭及消防聯動信號等組成。

    二、自動旋轉門旋轉部分

    滑環右側為旋轉部分，由輸入和輸出設備組成。輸入設備由內側啟動探頭、門扉垂直防夾、接觸防夾、緩行安全光線、防撞安全光線，位置開關、旋轉編碼器等組成；輸出設備由電機、制動器、照明燈及平移門機等組成。

    三、自動旋轉門滑環

    滑環的作用主要是連接固定部分和旋轉部分的電氣信號及電源回路。由于滑環是內外電氣動力與信號的樞紐，因此滑環在整個系統中有著非常重要的作用。關于滑環安裝與使用中應注意的一些要點，我將在以后的文章中陸續做些介紹。
